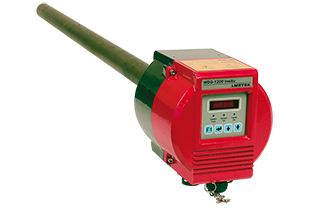

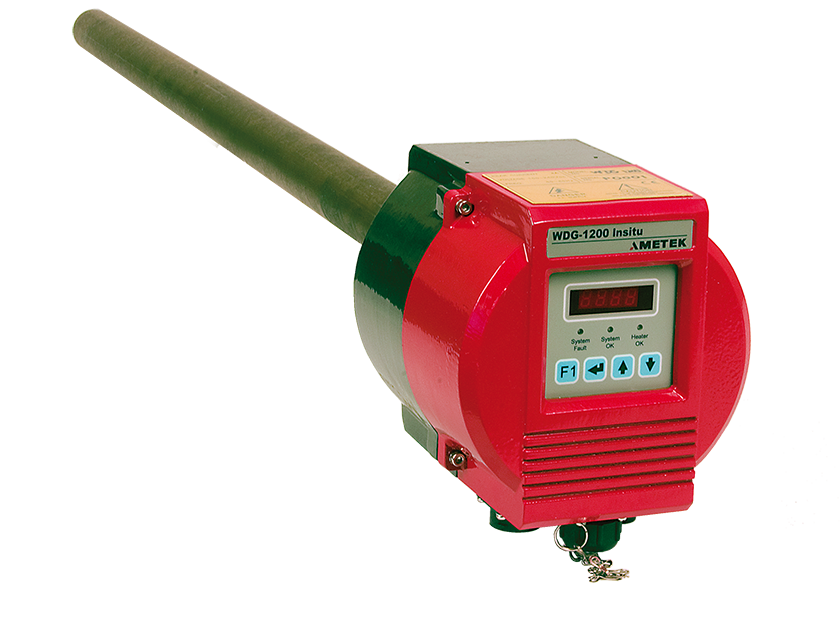

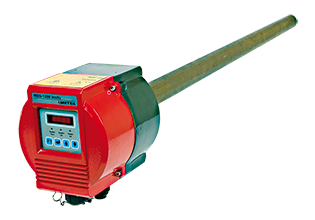

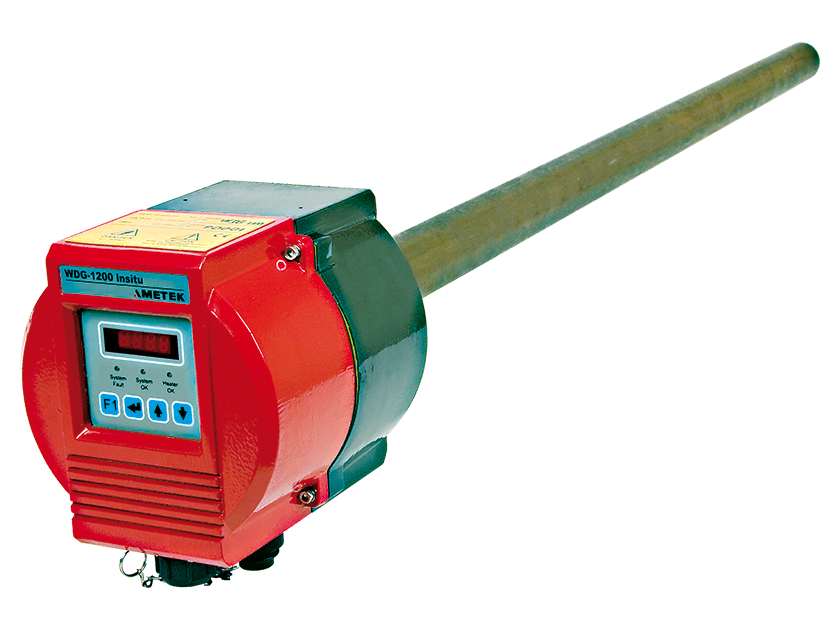

WDG 1200 & 1210 (Oxygen)

AMETEK Land Combustion Efficiency Monitor - WDG 1200 & 1210 Flue Gas Oxygen Analyser
高度灵活的高精度烟气氧分析仪系列,专为燃烧分析和控制应用而开发。
  • 概观 +


    WDG-1200/1210 系列采用业界公认的 AMETEK 氧化锆传感器技术,是世界上第一款完全集成的独立烟气氧分析仪。用户界面安装在探头上,降低了安装成本。

    独特的设计允许在不干扰外保护管的情况下拆除传感器组件。这意味着可以在现场轻松进行维护,所有部件都可在现场更换,降低了成本和停机时间。

    WDG-1200/1210 通过连接到探头的简单用户界面提供了本地控制,并为不易接近的位置提供了一个遥控装置。高级通信选件可以直接集成到工厂控制系统中。

    WDG-1200/1210 系列为碳氢化合物加工工业加工发电行业的燃烧效率、氮氧化物减排、过量空气测量和污染控制应用提供了测量方案。

    完全可现场维护
    内管结构(包括传感器组件和加热器)可以在将外保护管留在工艺中的情况下完全拆下来。这使现场维护变得快速而简单,消除了返厂维修的昂贵停机时间。

    简单,灵活的操作
    用户界面安装在探头上,以便在测量位置进行本地控制。对于空间受限或对身体有害的位置,可以使用遥控装置。这两种方法都通过简单的按钮操作和清晰的 LED 显示屏实现,方便操作。

    多种探头和安装选项
    用于 WDG 分析仪的 310 不锈钢探头有多种长度和安装法兰选项可供选择,可满足您的工艺要求。探头末端的防尘过滤器可防止粉煤灰损坏传感器。

    WDG-1200/1210 系列是 AMETEK Land 的一个开创性烟气氧分析仪系列。
  • 规格 +


    Genesis WDG 1200 和 WDG 1210 传感器
    测量范围: 从 0 到 1 %,0 到 25 % O2 v/v
    精度: 测量值的 ±1% 的或 ±0.05% 氧气,以较大者为准
    响应时间: < 3 秒到工艺步骤变化的校准气体 63%,20 秒
    漂移: 每月 < 单元输出的 0.1%
    (每月 < 0.005 % O2,其中
    应用了 2 % O2)
    线性: 输出范围的 ±1%
    重现性: 输出范围的 ±1%
    探头长度: 0.22 m(9 英寸)、0.45 m(18 英寸)、0.9
    m(36 英寸)、1.8 m(72 英寸)和 2.7 m
    (108 英寸)
    安装选项: 2 英寸 NPT 螺纹,3 英寸 300 磅 ANSI,
    2 英寸 150 磅 ANSI,3 英寸 150 磅 ANSI,
    4 英寸 300 磅 ANSI,DN65 PN6 (JIS)
    最大烟气温度: 677 °C(1250 °F)
    样品压力: ±2 psig(± 13.8 kPa)
    环境: 环境温度:-20 至 71 °C(-5 至 160 °F)
    相对湿度:10 % 至 90 %,
    无冷凝
    校准气体要求: 使用所有校准气体 @ 10 psig,3 至 6 scfh(0.70 kg/cm2
    1.41 至 2.82 L/min)O2 量程气体:空气或 1.0% 至 100% O2
    平衡 N2、O2 零点气体:2 % 或从 0.1 至 10% O2
    平衡 N2
    校准: 手动、自动和远程触发
    Genesis 探头控制单元
    显示/键盘: 单行 4 位 LED;4 键
    模拟输出: 隔离 4-20 mA。最大阻抗 500 欧姆。
    电流回路隔离为 1000 V rms
    警报: 系统故障、维护、
    正在进行校准 - 30Vac/dc 时的单极 C 型 2A
    通信: Modbus,隔离 RS-485 2 线
    环境: 环境温度:-20 至 71 °C(-5 至 160 °F)
    相对湿度: 10 % 至 80 %,无冷凝
    外壳: IP65
    电源要求: 标称 115-230 Vac ±10%,47-63 Hz;
    4 A 6 mm 内螺纹,用于接地
    系统合规性: EMC 指令 89/336/EEC
    低电压指令 73/23/
    EEC、CE
    自动校准装置
    尺寸: 300 x 200 x 155 mm / 11.8 x 7.9 x 6.1 英寸(高 x 宽 x 深)
    重量: 6 kg / 13.2 磅
    工作温度: 0 至 50 °C / 32 - 122 °F
    外壳防护等级: IP65
    电源: 选择 110 v 或 230 v a.c.50-60 Hz 10VA
    电源公差: -10 %、+20 %
    进气口压力: 25 - 30 psi(1.7 至 2.0 巴)
    出气口流量: 3 至 6 scfh(1.6 至 2.8 l/min)
    压力开关: 15 psi(1.0 巴)启闭压力
    量程(从)继电器: 2 - 无电流转换继电器触点
    控制接口: 通向 Genesis 控制单元的单根 8 芯硬线
    保险丝额定值: 125 mA @ 230v 防喘振、
    250 mA @ 110v 防喘振
    隔离开关额定值: 240V 1A(由客户提供)
    安装: II 类
    过压: II 类
    PDS241/0914
