SPOT Actuator

AMETEK Land Fixed Spot Non-contact Thermometers / Pyrometers - SPOT AL EQS -  Actuator
SPOT Actuator 为工业加工应用提供 SPOT 高温计的远程控制目标对准功能,特别适用于使用 SPOT AL EQS(Aluminium Extrusion, Quench and Strip)高温计的铝材加工应用。
  • 概述 +

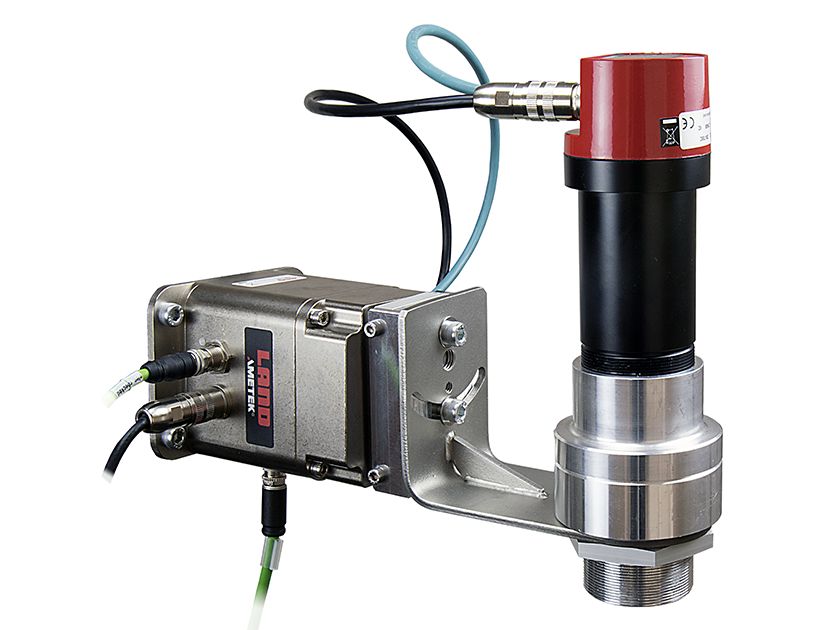

    SPOT Actuator 是设计用于在钢坯再热炉出料口、模具入口和出口,以及铝挤压机的淬火出口进行测量的一种电动装置。其能够在自动或操作员控制模式下运行,以满足单个铝厂的需求

    SPOT Actuator 执行器设计紧凑、快速且易于配置。其设计用于将 SPOT AL EQS 高温计安装到钢坯再热炉出口和/或挤压机入口面上。执行器沿着钢坯长度扫描 SPOT AL EQS 高温计,并生成温度曲线。

    在下一个加工阶段,它可以安装在压力机出口或压力机上部结构的合适部分上,在靠近型材的位置由上往下扫描模具上的挤压型材。该温度测量读书一般会被反馈到压力机控制系统,以实现动态压力机速度控制。SPOT Actuator 让您在更换模具后进行快速、精确的对准,从而能够在多腔股线上重新定位,或者在狭窄部分上取得最大的信号强度。

    它还可以用于在淬火箱或其附近结构的出口处对准,以实现与离开淬火的漂移部分对齐。高温计的小而精确的测量,结合 15 ms 的快速响应速度,有助于动态跟踪。

    SPOT Actuator 的创新功能包括热点“自动扫描”,该功能被触发后设备会扫描整个运动范围,然后将 SPOT AL EQS 与挤出的最热部分对齐。该功能可由操作员在本地激活或通过外部命令激活。此外,在换模时也可以从 PLC 自动触发“自动扫描”功能。此功能大大减少了高温计校准的挑战性,让操作员可以专注于更关键的任务。

    SPOT Actuator 是 AMETEK Land 专为对工业加工应用提供 SPOT 高温计的远程控制目标对准功能而开发的。

    案例分析
    Hydro Extrusions Hungary - Case StudyHydro Extrusions Hungary利用SPOT AL EQS高温计获得确保质量控制的好处
    Hydro Extrusions匈牙利是全球铝业公司Hydro最大的欧洲挤出工厂,最近采用了AMETEK Land的SPOT AL EQS高温计和SPOT执行器,以优化其挤压铝型材产品的质量。  阅读更多>


  • 视频 +

  • 规格 +


    定位点: 90 度以内 900 点
    速度: 可在每秒约 25° 至 100° 次旋转的范围内进行调节
    密封: IP65
    功率: 以太网供电 802.3 at(PoE +)或 18-36 V.
    安装:  4 孔,直径 8.5。109 x 70 间距
    环境温度范围: 5 至 60°C 或 41 至 140°F
    输入: Modbus TCP 或 24 V 数字 I/O
    输出: 使用 Modbus TCP 获取详细扫描信息; 24 V 数字和 4 至 20 mA 信号有助简单控制
    旋转净空: 400 mm 直径
    设置: 扫描范围。热点位置或坯料扫描。远程或自动触发和速度。作业方向网络和显示配置
    远程: 可选。提供 2 m,5 m 或 10 m 电缆
    配置: 仅模拟(1线):PLC 触发 24 V 数字信号扫描,并从 SPOT 读取 4 至 20 mA 的温度
    模拟和可选远程控制器:如上所述,还包括本地控制
    以太网或 Webserver(1线):连接到 Actuator 并以个别的
    IP 地址访问 SPOT 和 Actuator,具备配置所有设置的能力,使用 Modbus TCP 或 Webserver 触发扫描和读取扫描数据
    以太网和可选远程控制器:如上所述,也能实现本地控制
    模拟、以太网和可选遥控器:通过任何方法触发扫描
    此外,也可设置为在 SPOT 温度低于客户选定的值时进行扫描
    重量:
    3 kg(不包含仪器和外壳)
    尺寸:
    Actuator: 11.5 x 13.0 x 15.5 cm (4.5 x 5.1 x 6.1 in(不包含仪器和外壳)
    远程:14.0 x 6.5 x 3.0 cm (5.5 x 2.6 x 1.2 in)(不包括电缆)
    保修: 18 个月
    附件: 提供各种配件,包括水冷安装和轻吹扫机制

    有关更多技术规格信息,请参阅下面文档部分中的特定产品指南。
