System 4

AMETEK Land Fixed Spot Non-contact Thermometers / Pyrometers - System 4
高精度单点高温计可在各种温度、各种工作波长范围和应用中灵活性配置。
  • 概述 +

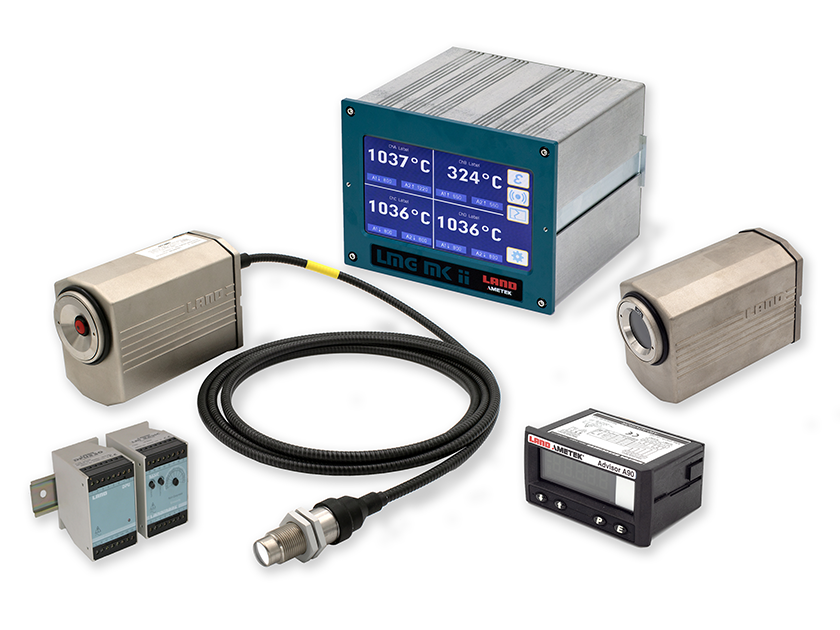

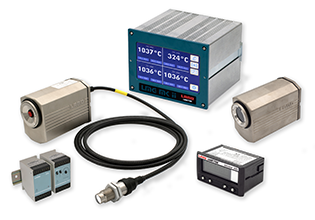

    System 4 将 AMETEK Land 世界领先的高精度红外和光纤温度计与我们的 Landmark 信号处理器结合在一起,为工厂操作员提供完整的温度测量系统功能。

    System 4 是为您的应用量身定制的灵活解决方案,能为运营商提供多种安全、成本和产品质量方面的优势。操作员可以选择适合其工艺的组件,并确信它们可以可靠地协同工作,并无需重新校准或持续维护。如今已有数千个 System 4 系统安装在各种工业环境中。经过多年的运行,该系统已经被证实为耐用和准确的测量方案。

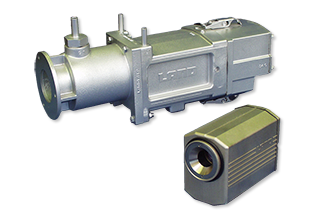

    它结合了可聚焦光学元件,无需将温度计从其保护安装护套上移除也可以通过透镜瞄准器清晰、准确地锁定目标。可选的近摄镜头使 System 4 能够对小至 0.45 mm(0.02in)的目标进行精确、无漂移的测量。

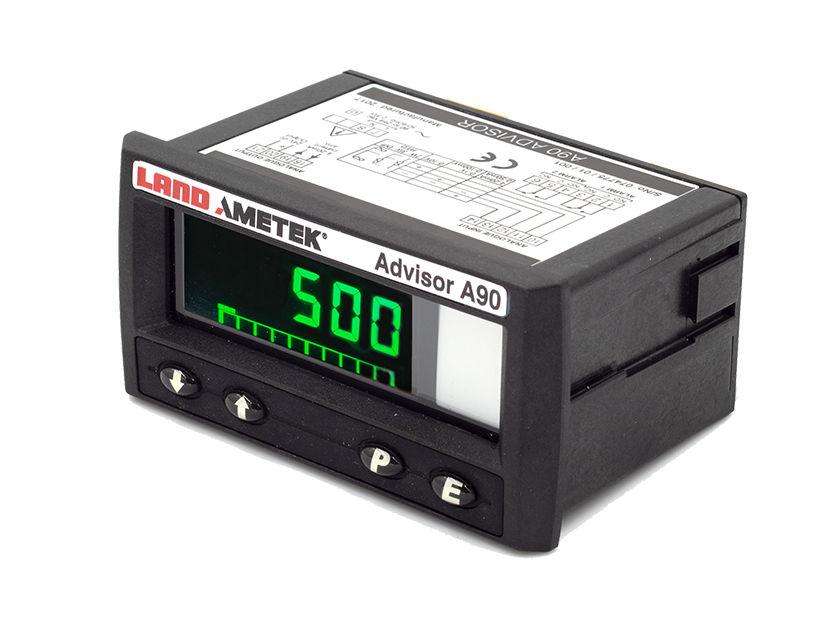

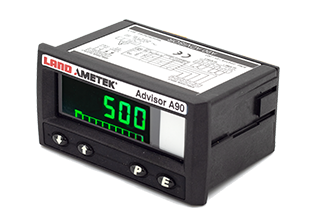

    Landmark 信号处理技术能为各种工艺过程提供智能和稳定的温度测量。

    System 4 具有高精度和快速响应速度,专为持续的质量和过程监控而设计,有助众多玻璃工业加工钢铁应用中的过程控制。

    出色的选择
    System 4 先进系列产品包括 38 种型号供您选择(包括单波长、比率、光纤和光纤比例版本)。同时,四个 System 4 Landmark 信号处理器和一系列安装选项可以完全互换,为您的特定应用打造最理想的温度测量方案。

    特殊测量
    System 4 高温计设计坚固,并且精确和可靠。该系统通过近达 90 mm(3.5in)的透镜气,或可以进入一般难以接近的区域的柔性光纤,在任何工艺条件下进行连续的产品温度测量。

    专为恶劣环境而设计
    多功能的 System 4 系列产品能应用于从 0° C(50°F)到 2600°C(4700°F)的操作环境中,并提供各种精确、可靠的选项,以便在恶劣条件(包括高温和高 RF 环境)下运作。

    System 4 是 AMETEK Land 完整系列的非接触式温度测量方案,具有多种选择,并且能灵活配置。
  • 规格 +


    技术细节

    标准温度计
    型号 范围 波长  响应时间(1) 准确度(2)
    一般用途、金属、玻璃、耐火材料
    M1 450/1000C
    450 至 1000°C 1 µm
    5 ms 0.4%K
    M1 850/1850F
    850 至 1850°F 1 µm
    5 ms
    0.4%K
    M1 600/1600C
    600 至 1600°C 1 µm
    5 ms
    0.4%K
    M1 1100/2900F
    1100 至 2900°F 1 µm
    5 ms
    0.4%K
    M1 800/2600C
    800 至 2600°C
    1 µm
    5 ms
    0.7%K
    M1 1500/4700F
    1500 至 4700°F
    1 µm
    5 ms
    0.7%K
    一般用途、金属和玻璃加工
    M2 300/1100C 300 至 1100°C 1.6 µm
    5 ms
    0.25% + 1 K
    M2 600/2000F 600 至 2000°F 1.6 µm
    5 ms
    0.25% + 1 K
    明亮的氧化金属表面或轻微氧化的金属表面
    M4 50/250C 50 至 250°C 2.4 µm 100 ms 3K
    M4 150/500F 150 至 500°F 2.4 µm
    100 ms 3K
    M4 150/550C
    150 至 550°C
    2.4 µm
    100 ms 4K
    M4 300/1000F
    300 至 1000°F
    2.4 µm
    100 ms 4K
    玻璃表面温度测量
    M5 400/1300C 400 至 1300°C 4.8 至 5.2 µm
    100 ms
    0.6%K(4)
    M5 750/2400F 750 至 2400°F 4.8 至 5.2 µm
    100 ms
    0.6%K(4)
    M5 1000/2500C 1000 至 2500°C 4.8 至 5.2 µm
    100 ms
    0.6%K(4)
    M5 1800/4500F
    1800 至 4500°F 4.8 至 5.2 µm
    100 ms
    0.6%K(4)
    一般用途、低温、金属、玻璃、食品、纸张和纺织品
    M6 0/300C 0 至 300°C
    3 至 5 µm
    100 ms
    0.3% + 2.5K
    M6 50/600F
    50 至 600°F
    3 至 5 µm
    100 ms
    0.3% + 2.5K
    M6 100/700C
    100 至 700°C
    3 至 5 µm
    100 ms  0.3% + 2K
    M6 200/1300F 200 至 1300°F
    3 至 5 µm
    100 ms
    0.3% + 2K
    塑料薄膜
    M7 25/375C 25 至 375°C
    3.43 µm
    100 ms
    3K
    M7 75/700F
    75 至 700°F
    3.43 µm
    100 ms
    3K
    食品、纺织品、纸张、塑料、橡胶、木材、油漆和陶瓷
    M8 0/1000C
    0 至 1000°C
    8 至 14 µm
    100 ms
    1% + 1 K
    M8 30/1830F
    30 至 1830°F
    8 至 14 µm
    100 ms
    1% + 1 K
    比色温度计、可变发射率、目标遮挡、部分填充视场
    R1 600/1600C
    600 至 1600°C
    0.85 至 1.1 µm
    100 ms
    0.65%K
    R1 1100/2900F
    1100 至 2900°F
    0.85 至 1.1 µm
    100 ms
    0.65%K
    R1 1000/2600C
    1000 至 2600°C
    0.85 至 1.1 µm
    100 ms
    1.1%K
    R1 1800/4700F
    1800 至 4700°F
    0.85 至 1.1 µm
    100 ms
    1.1%K
    (1)- 时间为 95% 递增
    (2) - 符合 ITS90 的准确性
    (3)- 75°C 或 167°F 以上
    (4) - 针对玻璃增韧进行了优化 = 630°C 时为 3k

    光纤温度计
    型号 范围 波长 响应时间(1) 准确度(2)
    一般用途、金属、玻璃、耐火材料
    M1 600/1600CYL 600 至 1600°C
    1 µm
    5 ms 0.4%K
    M1 1100/2900FYL  1100 至 2900°F
    1 µm
    5 ms 0.4%K
    M1 800/2600CYL
    800 至 2600°C
    1 µm
    5 ms 0.7%K
    M1 1500/4700FYL
    1500 至 4700°F
    1 µm
    5 ms 0.7%K
    一般用途、金属和玻璃加工
    M2 300/1100CYL 300 至 1100°C
    1.6 µm
    5 ms 0.25%K + 1 K
    M2 600/2000FYL
    600 至 2000°F
    1.6 µm
    5 ms 0.25%K + 1 K
    比色温度计、可变发射率、目标遮挡、部分填充视场
    R1 600/1600CYL 600 至 1600°C
    0.85 至 1.1 µm
    100 ms 0.65%K
    R1 1100/2900FYL
    1100 至 2900°F
    0.85 至 1.1 µm
    100 ms
    0.65%K
    R1 1000/2600CYL
    1000 至 2600°C
    0.85 至 1.1 µm
    100 ms
    1.1%K
    R1 1800/4700FYL
    1800 至 4700°F
    0.85 至 1.1 µm
    100 ms
    1.1%K
    Y - 表示激光瞄准系统可用
    (3)- 75°C 或 167°F 以上

    标准光学规格
    聚焦范围 0.5 m 或 19.7 in 到无限远(V版)
    0.35 至 1.0 m 或 13.8 至 39.4 in(S版)
    瞄准 6° 格线定义的视野
    放大 1.8 倍
    30 mm 或 1.2 in 适眼距(带或不带眼镜/安全眼镜)
    至少 98% 检测到的能量保证在格线定义的区域内
    光纤光学规格
    聚焦范围 由安装的 Spacer 而定
    (无) 500 mm 或 19.69 in
    Blue 250 mm 或 9.84 in
    100 mm 或 3.94 in
    光导长度 1.0 m 或 3 ft 3 in、 2.0 m 或 6 ft 6 in 以及 3.5 m 或 11 ft 6 in
    环境规范
    振动 3 g - 60 至 300 Hz, 0.5 mm - 10 至 60 Hz
    湿度 0 至 99% 无冷凝
    CE EN 50-082-2(免疫)
    EN 50-081-1(排放)
    密封 符合 IP54 要求
    光纤:光学头 200°C 或 392°F 最高环境温度
    光导 200°C 或 392°F 最高环境温度
    可选附加配件
    标准体 特写镜头
    光纤 激光瞄准
    S4T100 A/0813

    有关更多技术规格信息,请参阅下面文档部分中的特定产品指南。
