FG - Glass Forehearth

AMETEK Land Fixed Spot Non-contact Thermometers / Pyrometers - FG - Glass Forehearth
一种简单的光纤、双线、回路供电温度计,其输出为 4 至 20 mA。专门设计用于改善玻璃工业的过程控制。
  • 概述 +


    FG 温度计可提供精确、高分辨率和可靠的温度测量,测量温度最高可达 1650°C(3000 ° F),有助精确控制玻璃加工业的工艺温度。

    一种简单、性价比高的三级热电偶替代仪器,适用于在某些区域内测量块状玻璃的温度,并且不受玻璃水平影响。FG 可以在五种温度范围内进行高度稳定的温度测量,对交叉应具有高度灵活性。

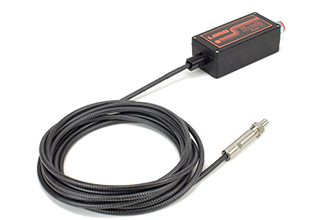

    FG 包含采用 AMETEK Land 领先市场的红外测量功能的先进光学头,可轻松安装在熔炉中,并通过多芯光纤光导连接到远程信号处理器单元。

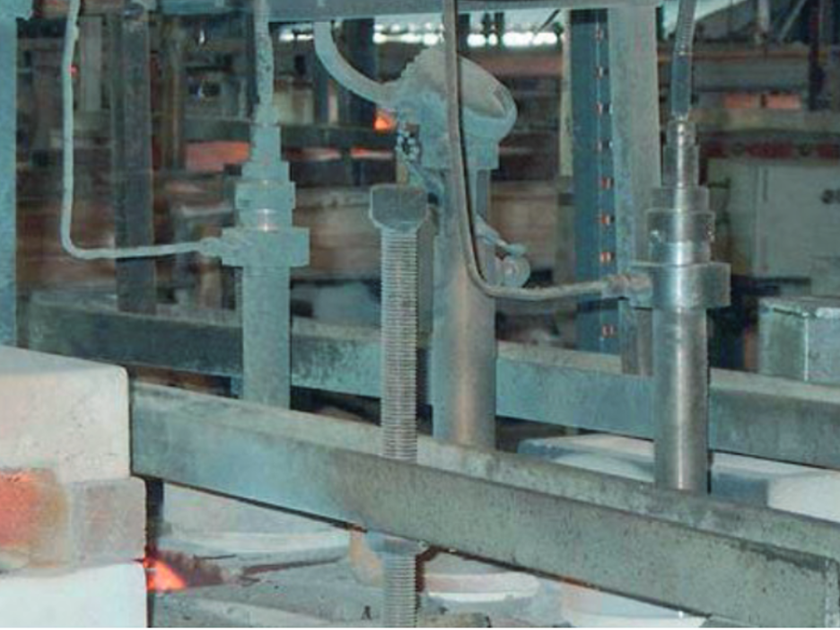

    FG 可以灵活配置,不仅有助监测和控制前炉中的玻璃或耐火材料温度,还有助监测和控制再生器、槽和炼油设备,以及进行玻璃生产所需的其他现场测量。

    简便且具有成本效益
    FG 能提供长期无漂移的操作,无需在线校准。信号处理器单元能远离光学头处于的高温环境,通过多芯光纤光导进行连接。

    易于安装

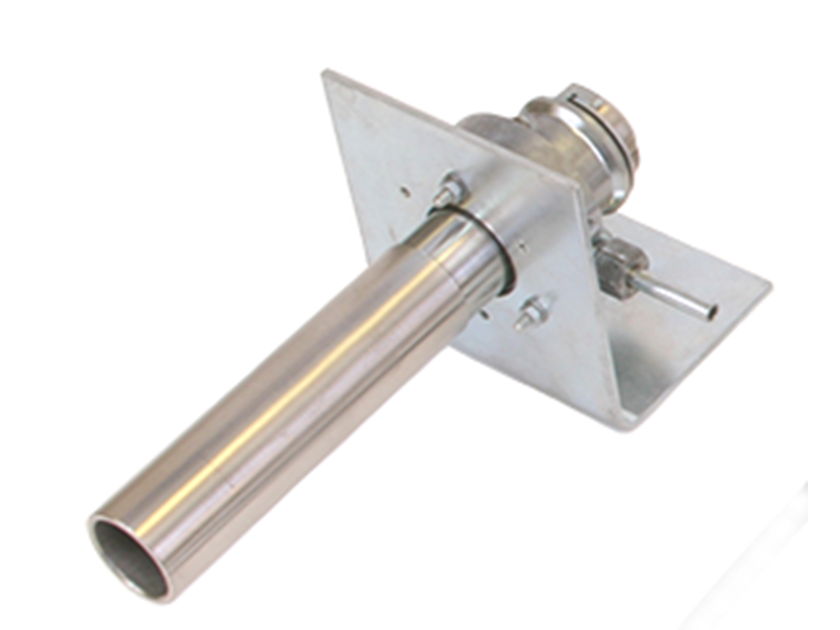

    FG 采用双线 4-20 mA 电流环系统,因此易于安装。一种多功能可调节安装组件,配有快速释放适配器和空气吹扫装置,便于安装、拆卸和检查。

    高度灵活的测量
    除了有助监测和控制玻璃和耐火温度,FG 还有助监测和保护脆弱的耐火材料(如表冠)、检测端口拱处可能的烧制不平均,以及改善对大块玻璃的温度控制。

    FG 是 AMETEK Land 为玻璃生产中的温度测量开发的简单、性价比高的解决方案。



  • 规格 +


    测量范围
    型号  温度范围
    FG 9.8/13C  980 至 1300°C
    FG 18/24F  1800 至 2400°F
    FG 10/14C  1000 至 1400°C
    FG 12/16.5C  1200 至 1650°C
    FG 22/30F  2200 至 3000°F
    精度
       互换性  ±2°C/4°F
       分辨率 0.1 °C
       线性化符合性 <0.5° d>
       温度系数 <0.04 °C />°C - 中跨
    <0.07 °C />°C - 极端
       绝对 5 °C
    一般规格
       输出 4 至 20 mA(线性)
       响应时间 0.5 秒(至 98%)
       光谱响应 0.7 至 1.0 µm
       发射率 0.10 至 1.00,可调节
    (工厂设置为 1.00)
       视野 100:1 + 10 mm/0.4 in
    尺寸
       处理器 160 x 75 x 55 mm 或 6.3 x 2.9 x 2.2 in
       光学头 106.5 x ∅ 18.5 mm 或 4.2 x ∅ 0.7 in
    环境温度限制
       光学头 200°C/400°F
       光导 175°C/350°F
       处理器 10 至 60C 或 50 至 140F
    电源
       电力需求 24 V d.c.(标称)
    18 至 40 V d.c.
       过压保护 250V a.c.
    MODEL_FG/0212
